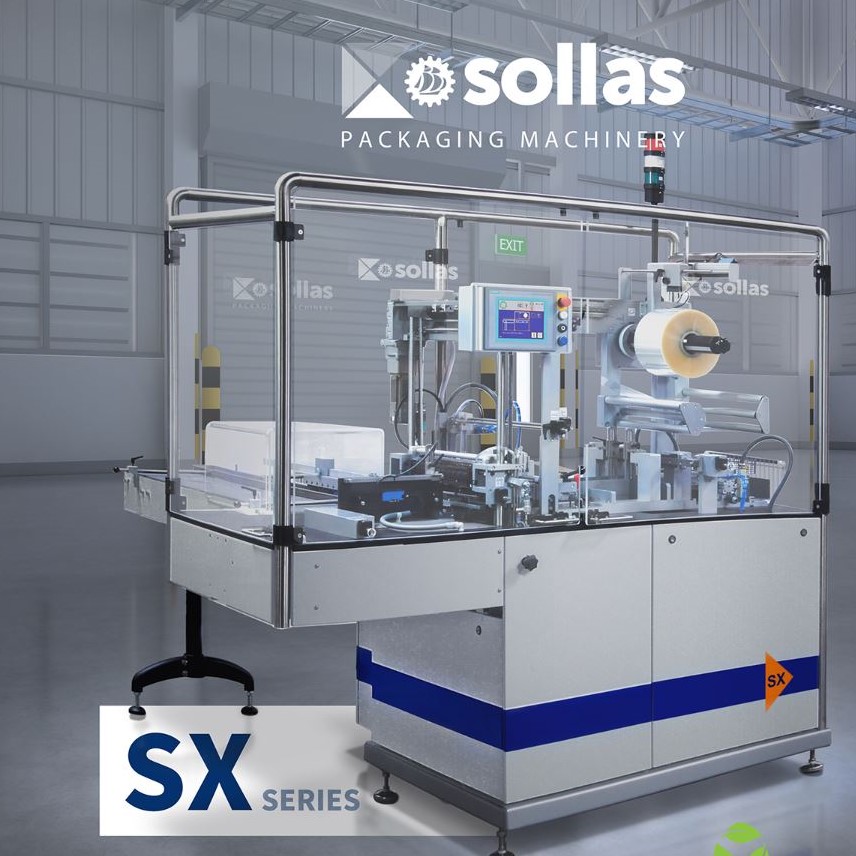

SOLLAS SX
Sollas SX, to standard w wysokiej jakości, automatycznych maszynach do owijania i pakowania.
Zapewnia wysoką wydajność, doskonały wygląd produktu i uniwersalność.
Sollas SX, standard w wysokiej jakości maszynach do owijania.
Wydajność, elastyczność i wysoka wydajność połączone w jednej maszynie.
Seria Sollas SX łączy wysoką prędkość pakowania wynoszącą do 80 taktów na minutę i doskonałą jakość owijania. Umożliwia to poprawę prezentację produktów Klientom. Serwonapędy zapewniają pełną kontrolę nad wszystkimi ruchami maszyny i gwarantują doskonałą obsługę produktu. Na jednej maszynie może być obsługiwana szeroka gama produktów. Seria Sollas SX jest niezwykle elastyczna – umożliwia krótkie przestoje i szybkie zmiany formatów przy przejściu na inny typ produktu.
Kluczowe korzyści dla Klienta
- Wydajność 60 lub 80 taktów/min
- Precyzyjne podawanie produktu przy wysokich prędkościach działania maszyny, dzięki specjalnemu systemowi (positive film feed system)
- Łatwa konserwacja dzięki automatycznemu systemowi smarowania
- System samoopróżniania przez system podający LIL
- Możliwe podawanie pod kątem prostym lub bezpośrednio w linii
- Zakładanie opaski BOPP lub papierowej dzięki opcjonalnej funkcji bandowania
- Łatwa obsługa za pomocą ekranu dotykowego
- Popychacz maszyny na serwomotorze zapewniający płynną obsługę produktu
- Grupowanie produktów za pomocą opcjonalnych urządzeń do sortowania
- Doskonała prezentacja opakowanego produktu (ciasna i atrakcyjna folia)
- Ochrona produktu i gwarancja pierwszego użytkownika
- Redukcja kosztów produkcji
- Nadaje się do obsługi folii przyjaznych dla środowiska (papierowych, nadających się do recyklingu BOPP lub biodegradowalnych BOPLA)
- Łatwy dostęp dla operatora
(maszyna w systemie 1-poziomowym) - Ograniczona do minimum ilość części związanych z obsługą produktu
- Szybka i prosta zmiana formatu w celu obsługi innego produktu
- Łatwe otwieranie dzięki taśmie zrywanej i promocji na opakowaniu (opcja)
- Szeroki i elastyczny zakres rozmiarów do obsługi różnych rozmiarów formatów
- Wysokiej jakości, bezpieczna i niezawodna maszyna produkcyjna
Główna specyfikacja maszyny
- Maksymalna wydajność: 60 lub 80 produktów/min
- System indywidualnego transferu produktu (IPT)
- System podawania folii – positive (pasy próżniowe)
- Nóż do cięcia folii ząbkowany (bardzo długa żywotność)
- Sterowanie Siemens Simotion D4x5-2 PLC control system / TP900 HMI
- Menu danych produktu (przechowywanie 250 ustawień maszyny produktu)
- Automatyczny podajnik wejściowy
- Szeroki zakres obsługiwanych produktów
- Uszczelnienie wykonywane w najmniej widocznym miejscu
- Niezawodny system hybrydowy z napędem krzywkowym / serwo
- Maszyna 1-poziomowa
- Popychacz, podawanie folii i główny napęd oparty na serwomotorach
- Boczny trzpień załadowczy folii (łatwy dostęp i bezpieczeństwo)
Opcje dodatkowo płatne
- Podajnik bezpośrednio w linii (system samoopróżniania przez podajnik LIL)
- Sterowanie oparte na sterowniku PLC Allen Bradley
- Rolka folii oparta na serwonapędzie (do obsługi folii krytycznej i rozciągliwej przy dużych prędkościach)
- Aplikator taśmy zrywnej (tear-tape)
- Jednostka rejestracji nadruku
- Wyłożenie blatu maszyny specjalnym filcem – zapobiegającym najmniejszym zarysowaniem produktu (perfumy/kosmetyki)
- Zgrzewanie miejscowe / paskowe (spot / stripe) (perfumy/kosmetyki)
- Urządzenia zbierające (przechylanie o 90º, obracanie i układanie w stos)
- Wymiana części systemu szybkiego zwalniania (zmiana rozmiaru bez użycia narzędzi – tolless system)
- Połączone przechylanie o 90º + urządzenie do sztaplowania (jedna jednostka)
Najważniejsze cechy maszyny
Interfejs człowiek-maszyna: Siemens Siematic touch
Interfejs człowiek-maszyna (HMI) jest ekranem dotykowym i jest wysoce intuicyjny dla operatorów na całym świecie ze względu na użycie symboli (brak języka pisanego). Wyświetlacz służy do obsługi i diagnostyki / wyszukiwania usterek, a ponadto zawiera menu danych produktu do przechowywania ustawień formatu.
System indywidaulengo transferu produktu (IPT)
Specjalne mechaniczne palce pojedynczo przenoszą każde pudełko przez maszynę. System IPT zwiększy wydajność, wydajność i jakość owijania oraz gwarantuje dokładne pozycjonowanie zgrzewu punktowego/paskowego. Pozwala to również uniknąć ryzyka zgrzania dwóch pudełek na stacji zgrzewania bocznego.
Próżniowy transport folii (pasy próżniowe)
Transport folii pozytywowej realizowany jest za pomocą dwóch perforowanych pasów próżniowych, które są połączone z pompą próżniową. Poza bezpiecznym podawaniem folii z dużymi prędkościami, zagwarantuje prawidłowe ułożenie zadrukowanej folii oraz idealne ułożenie końcówek taśmy zrywającej.
LIL (system niskiego podawania w linii) – opcjonalnie
Sollas zaprojektował specjalny system podawania do obsługi produktu przy dużych prędkościach. Zapewnia to płynną i bezproblemową obsługę produktu oraz zapobiega zarysowaniom i uszkodzeniom pudełka i/lub produktu znajdującego się w środku. Dwa pionowe, podwójnie napędzane pasy przenoszą produkt na płytę podnoszącą, która unosi przednią część popychacza maszyny opartym na serwomechaniźmie. To następnie wpycha produkt do folii, aby rozpocząć sekwencję składania.
Części zamienne (płyta podnosząca i popychacz maszyny) można wymieniać bez użycia narzędzi i są bardziej ekonomiczne niż tradycyjne części zamienne. Wysokość podawania 750 mm, która umożliwia łatwe podłączenie do urządzeń poprzedzających, takich jak maszyny do pakowania w kartony.
Drukarka termiczna – opcjonalnie
Do drukowania zmiennych danych na miejscu podczas owijania drukarką termotransferową (lub innym urządzeniem drukującym).
Dane techniczne
- Minimalny rozmiar produktu (mm) SX60*: L 40 W 40 (20) H 16 (7)
- Maksymalny rozmiar produktu (mm) SX60*: L 300 (360) W 225 (265) H 96 (125)
- Minimalny rozmiar produktu (mm) SX80*: L 40 W 40 (20) H 16 (7)
- Maksymalny rozmiar produktu (mm) SX80*: L 300 (336) W 175 H 66
- Wydajność maksymalna**: 60- 80 ppm (podawanie automatyczne)
- Szerokość folii min/max: 50 – 435 mm
- Maksymalna średnica rolki folii: 400 mm
- Materiały wykorzystywane do pakowania***: Polipropylen, papier powlekany, nadający się do recyklingu BOPP i biodegradowalny BOPLA
*Liczby w nawiasach przedstawiają opcjonalne modyfikacje.
**W zależności od produktu i materiału opakowaniowego.
***Ogólnie można stosować wszystkie powszechnie stosowane materiały do pakowania na gorąco. Jeśli masz wątpliwości, Sollas chętnie przetestuje każdy rodzaj materiału, z którym możesz sobie poradzić.

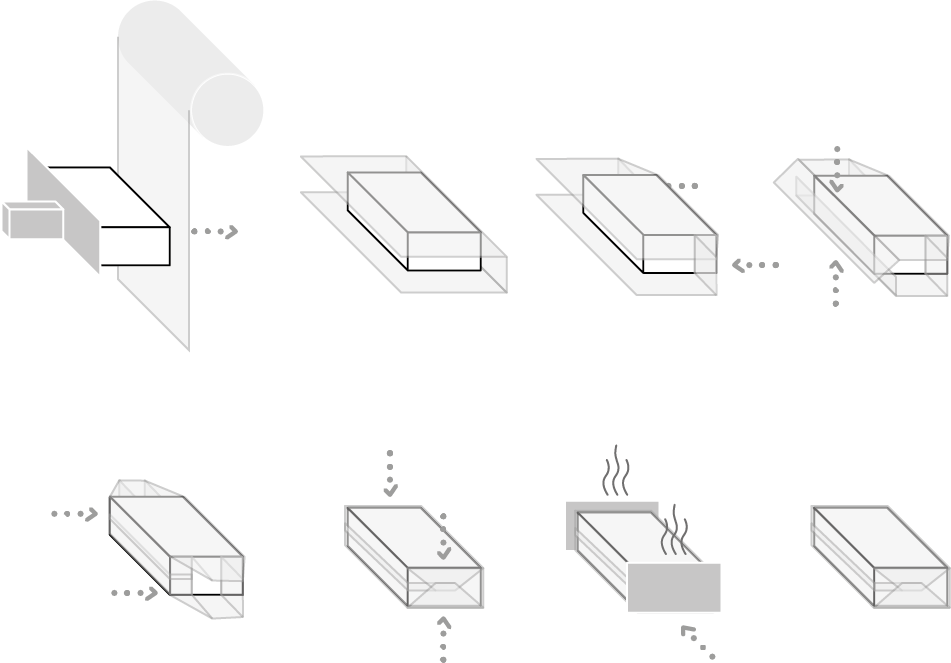

Zasada działania

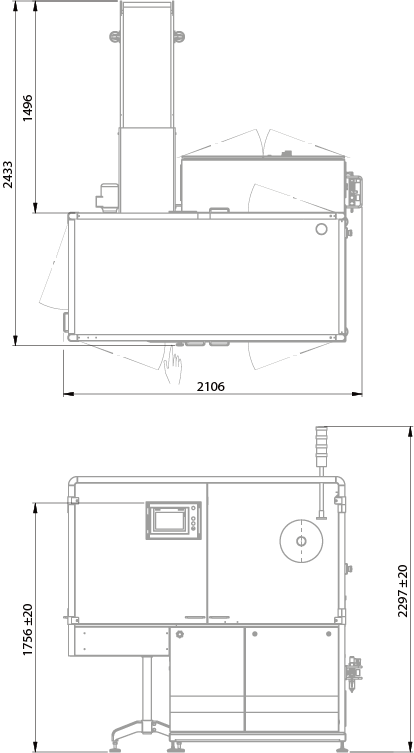

Wymiary
